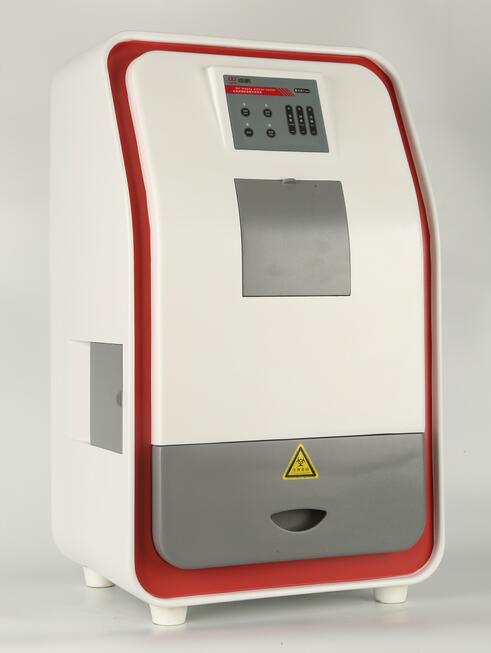

凝膠成像系統就是一種凝膠分析系統，它將凝膠觀察，拍攝，分析集于一體。利用這一體系可實現凝膠的定量與定性分析。

凝膠成像系統是利用數碼相機或者分辨率CCD進行拍攝，把攝取到的影像直接送入計算機系統中。當暗箱內光源燈發光時，調整變焦光圈，變焦倍數和焦距，使得藥品清晰且尺寸適宜。在得到圖像社區之后，由軟件內的圖像處理菜單對其調整并實現圖像化。為了減少圖像本底的噪聲。這樣處理后，即可獲得清晰凝膠圖片。
凝膠成像系統能夠?qū)崿F(xiàn)樣品的定量與定性分析。
凝膠成像分析系統的定量與定性分析原理為：光源出射的光線照射到試樣上，不同試樣對于光源的吸收量存在差別。光密度和樣品濃度或質量呈線性關系，通過對比未知樣品光密度和已知濃度樣品帶光密度可獲得未知樣品濃度或質量并做出定量分析。
凝膠成像分析系統定性分析的原理是：由于樣品在電泳凝膠或者其他載體上的遷移率不樣，將未知樣品在圖譜中的位置與標準品在圖譜中的位置相比較，可以確定未知樣品的成分和性質，做定性分析。
